Nguồn gốc:
Trung Quốc
Hàng hiệu:
JFOPT
Chứng nhận:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Số mô hình:
JFOC-GYFJKU
Liên hệ chúng tôi

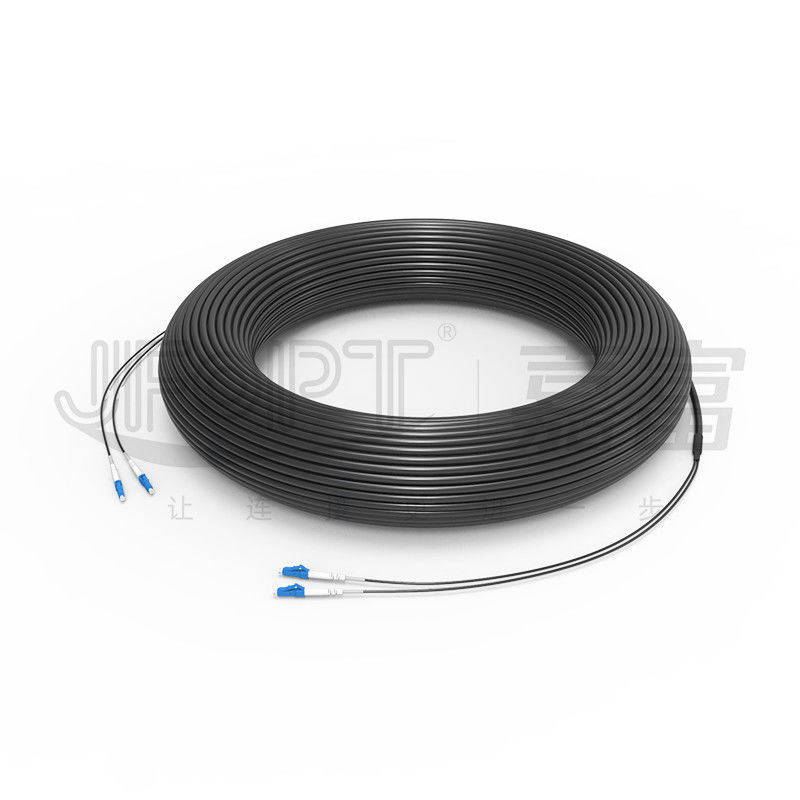

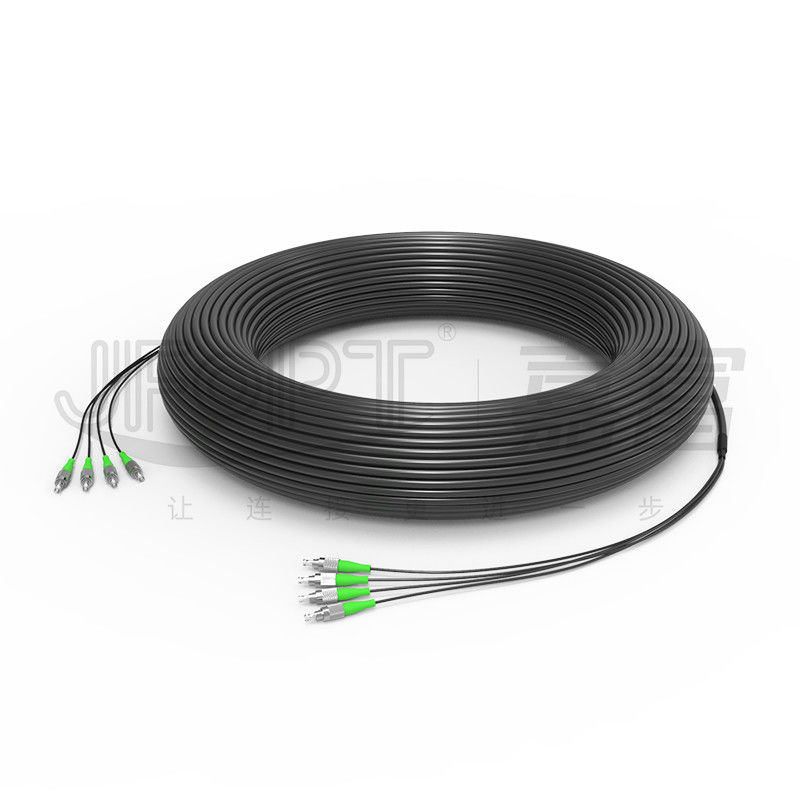

Cáp chiến thuật trường bọc thép đơn Đường kính nhỏ Cáp dễ dàng Chịu áp lực / Truyền bền / Ổn định

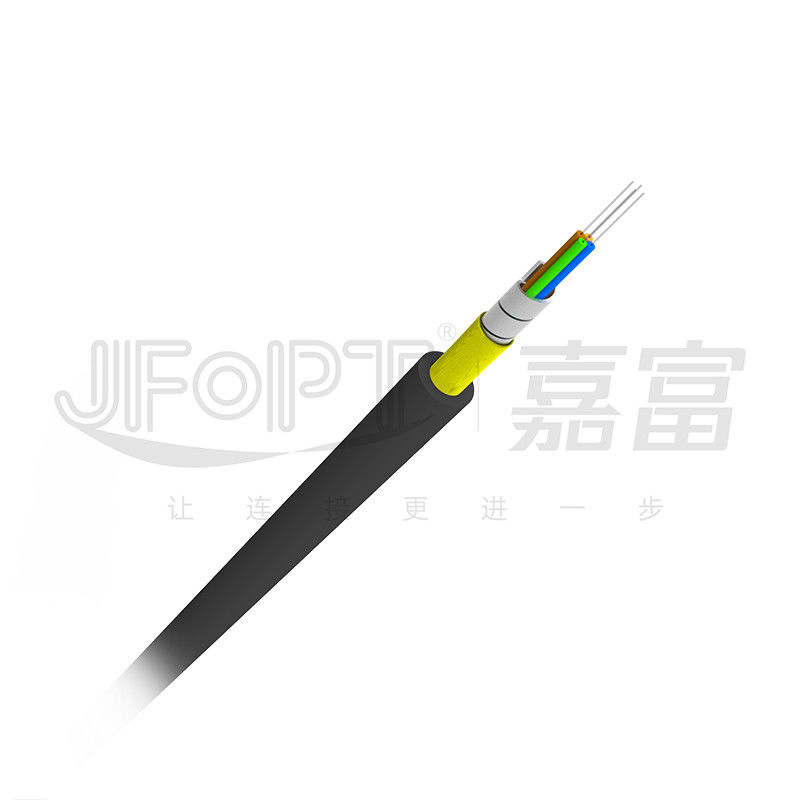

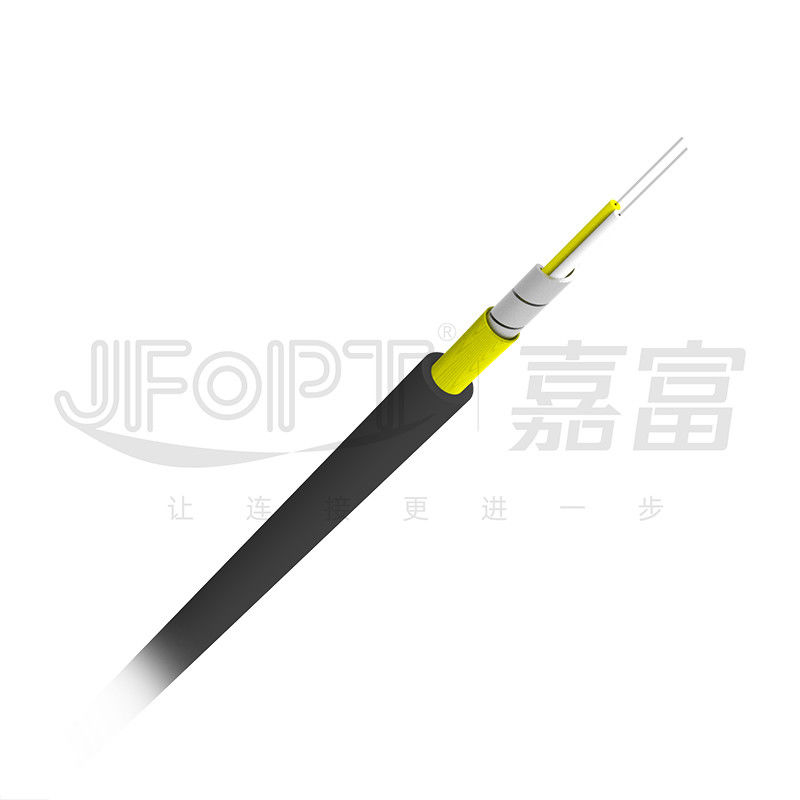

Cáp chiến thuật trường bọc thép một lớp bao gồm cáp quang có vỏ bọc 0,9mm hoặc 0,6mm, được bọc bằng một lớp ống thép không gỉ.Ống áo giáp được phủ thêm một lớp sợi aramid, và cuối cùng, cáp được ép đùn với một lớp vật liệu TPU bên ngoài để tạo thành cụm cáp cuối cùng.
* Tính năng sản phẩm
|
①Tùy chọn cho bộ kéo cáp, tạo điều kiện thuận lợi cho việc đặt cáp và tiết kiệm thời gian trong quá trình lắp đặt cáp |
②Cáp có đường kính ngoài tối đa là 5.0mm có thể chứa nhiều sợi quang nên có kích thước nhỏ hơn so với cáp trạm gốc |
|
|
|
|
③Áo khoác TPU mang lại sự linh hoạt và cho phép bán kính uốn cong nhỏ |
- |
|
|
- |
* Các ứng dụng
1. Hệ thống thông tin liên lạc trạm cơ sở
2. Hệ thống giám sát video
*Trình bày cấu trúc
* Thông số cáp
|
Mặt hàng |
thông số kỹ thuật |
||||||
|
Đếm sợi |
2 |
4 |
|||||
|
sợi đệm chặt chẽ |
Đường kính ngoài |
0,6 ± 0,1mm |
0,9 ± 0,1mm |
0,6 ± 0,1mm |
|||
|
Vật liệu |
PVC |
||||||
|
ống thép không gỉ |
Vật liệu |
SUS204 |
|||||
|
Đường kính trong |
1,25 ± 0,1mm |
2,2 ± 0,1mm |
2,1 ± 0,1mm |
||||
|
Đường kính ngoài |
1,8 ± 0,1mm |
2,8 ± 0,1mm |
2,4 ± 0,1mm |
||||
|
áo khoác ngoài |
Vật liệu |
TPU |
|||||
|
Màu sắc |
Đen/Do khách hàng chỉ định |
||||||
|
độ dày |
0,6 ± 0,1mm |
1,0 ± 0,1mm |
0,9 ± 0,1mm |
1,1 ± 0,1mm |
|||
|
Đường kính ngoài |
3,3 ± 0,2mm |
4,0 ± 0,2mm |
5,0 ± 0,2mm |
4,5 ± 0,2mm |
5,0 ± 0,2mm |
||
* Hiệu suất cơ học
|
Mặt hàng |
thông số kỹ thuật |
||||||
|
Đếm sợi |
2 |
4 |
|||||
|
Áo khoác ngoài Kích thước/mm |
3,3 ± 0,2mm |
4,0 ± 0,2mm |
5,0 ± 0,2mm |
4,5 ± 0,2mm |
5,0 ± 0,2mm |
||
|
Căng thẳng (Dài hạn)/N |
300 |
600 |
400 |
600 |
|||
|
Căng thẳng (Ngắn hạn)/N |
600 |
1000 |
800 |
1000 |
|||
|
Nghiền nát/N/10cm |
300 |
||||||
|
tối thiểuBán kính uốn cong/mm |
30D |
||||||
|
Nhiệt độ hoạt động/℃ |
-40～+85 |
||||||
|
Nhiệt độ lưu trữ/℃ |
-40～+85 |
||||||
* Thông số sợi quang
|
Chế độ đơn |
|||||||
|
Mặt hàng |
Đơn vị |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Chế độ đường kính trường |
1310nm |
μm |
9,1 ± 0,4 |
8,8 ± 0,4 |
8,8 ± 0,4 |
||
|
1550nm |
μm |
10,4 ± 0,5 |
9,8 ± 0,5 |
9,8 ± 0,5 |
|||
|
đường kính ốp |
μm |
125±1 |
125 ± 0,7 |
125 ± 0,7 |
|||
|
Tấm ốp không tròn |
% |
≤1 |
≤0,7 |
≤0,7 |
|||
|
Lỗi đồng tâm ốp lõi |
μm |
≤0,6 |
≤0,5 |
≤0,5 |
|||
|
đường kính lớp phủ |
μm |
245±7 |
245±5 |
245±5 |
|||
|
lớp phủ không tuần hoàn |
% |
≤6,0 |
≤6,0 |
≤6,0 |
|||
|
Lỗi đồng tâm của lớp phủ-lớp phủ |
μm |
≤12,0 |
≤12,0 |
≤12,0 |
|||
|
Bước sóng cắt cáp |
bước sóng |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
suy giảm |
1310nm |
dB/km |
≤0,34 |
≤0,35 |
≤0,35 |
||
|
1550nm |
dB/km |
≤0,2 |
≤0,21 |
≤0,21 |
|||
|
đa chế độ |
|||||||
|
Mặt hàng |
Đơn vị |
62,5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Đường kính lõi |
μm |
62,5 ± 2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
|
|
đường kính ốp |
μm |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
|
|
Tính phi tuần hoàn cốt lõi |
% |
≤5,0 |
≤5,0 |
≤5,0 |
≤5,0 |
≤5,0 |
|
|
Tấm ốp không tròn |
% |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
|
|
Lỗi đồng tâm ốp lõi |
μm |
≤1,5 |
≤1,5 |
≤1,0 |
≤1,0 |
≤1,0 |
|
|
đường kính lớp phủ |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
lớp phủ không tuần hoàn |
% |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
|
|
Lỗi đồng tâm của lớp phủ-lớp phủ |
μm |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
|
|
Băng thông OFL |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Hệ số suy giảm |
850nm |
dB/km |
≤3,0 |
≤2,5 |
≤2,3 |
≤2,3 |
≤2,3 |
|
1300nm |
dB/km |
≤0,8 |
≤0,7 |
≤0,6 |
≤0,6 |
≤0,6 |
|
*bao bì sản phẩm
|
|
|
|
đóng gói trên trống |
Trống niêm phong |
* sức mạnh nhà máy
|
Chuyên ngành: JFOPT có một nhóm nghiên cứu và phát triển chuyên nghiệp, công nghệ sản xuất và thiết bị để sản xuất các cấu trúc khác nhau của cáp chiến thuật dã chiến, bao gồm cả chất điện môi hoàn toàn phi kim loại, áo giáp, áo giáp phụ, thành viên cường độ trung tâm phi kim loại/kim loại, v.v. |
|
||||
|
Khả năng sản xuất: JFOPT có dây chuyền và thiết bị sản xuất cáp đường kính lớn, cung cấp độ dài tùy chỉnh, trống tùy chỉnh và sản xuất hàng loạt khác để đáp ứng nhu cầu của khách hàng. |
|
||||
|
Kiểm soát chất lượng: JFOPT thực hiện kiểm soát chất lượng nghiêm ngặt, lựa chọn các vật liệu tuân thủ đầy đủ các yêu cầu tiêu chuẩn quốc tế, quốc gia hoặc ngành và có thể cung cấp chứng nhận liên quan. |
|
||||
|
tiêu chuẩn hóa: Đội ngũ chuyên nghiệp của JFOPT hiểu nhu cầu cụ thể của bạn và cung cấp các giải pháp tùy chỉnh.Cho dù đó là xây dựng, mở rộng hay bảo trì trạm cơ sở, chúng tôi có thể đưa ra lời khuyên và hỗ trợ chuyên nghiệp để đảm bảo tiến độ thuận lợi cho các dự án của bạn. |
|
||||
|
Sự đổi mới, phát triển về công nghệ: JFOPT tập trung vào đổi mới công nghệ, tiến hành nghiên cứu và phát triển nâng cấp sản phẩm hàng năm và liên tục giới thiệu các sản phẩm đổi mới để đáp ứng nhu cầu thị trường đang phát triển. |
|
||||
|
Hỗ trợ dịch vụ và kỹ thuật: JFOPT không chỉ cung cấp các sản phẩm chất lượng cao mà còn hỗ trợ kỹ thuật toàn diện và dịch vụ hậu mãi.Đội ngũ kỹ thuật chuyên nghiệp của chúng tôi có thể cung cấp hướng dẫn cài đặt, kiểm tra hiệu suất, khắc phục sự cố và các dịch vụ khác. |
|
||||
* Hỏi đáp thường xuyên
1. Khi lựa chọn cáp quang cần lưu ý điều gì?
Điều quan trọng là phải xem xét loại cáp, số lượng sợi, màu sắc, đường kính ngoài, vật liệu, định mức chống cháy, hiệu suất cơ học và các thông số kỹ thuật liên quan khác.
2. Chúng tôi có thể yêu cầu màu sắc tùy chỉnh và in trên dây cáp không?
Có, chúng tôi có thể tùy chỉnh màu sắc và in cáp dựa trên các mẫu và nội dung bạn cung cấp.
3. Chúng tôi có thể xử lý cáp quang thành dây vá chiến thuật hiện trường để sử dụng cho trạm gốc không?
Chúng tôi có một dây chuyền sản xuất xử lý đầu nối chuyên nghiệp có thể xử lý các loại cáp quang khác nhau thành các bộ nhảy quang mà bạn cần cho các ứng dụng trạm gốc.
4. Chúng tôi có thể sản xuất những loại cáp quang nào khác?
Chúng tôi có thể sản xuất các loại cáp quang trong nhà và ngoài trời khác nhau, bao gồm cáp thả, cáp mini, cáp btreakout, ADSS , GYTA , GYTS , GYXTW , v.v.
5. Thời gian giao hàng của chúng tôi là gì?
Đối với cáp quang thông thường, chúng tôi thường có thời gian thực hiện là 3 ngày làm việc.
