Nguồn gốc:
Trung Quốc
Hàng hiệu:
JFOPT
Chứng nhận:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Số mô hình:
JFOC-GJBSFJV/GJBSFJH/GJBSFJU
Liên hệ chúng tôi

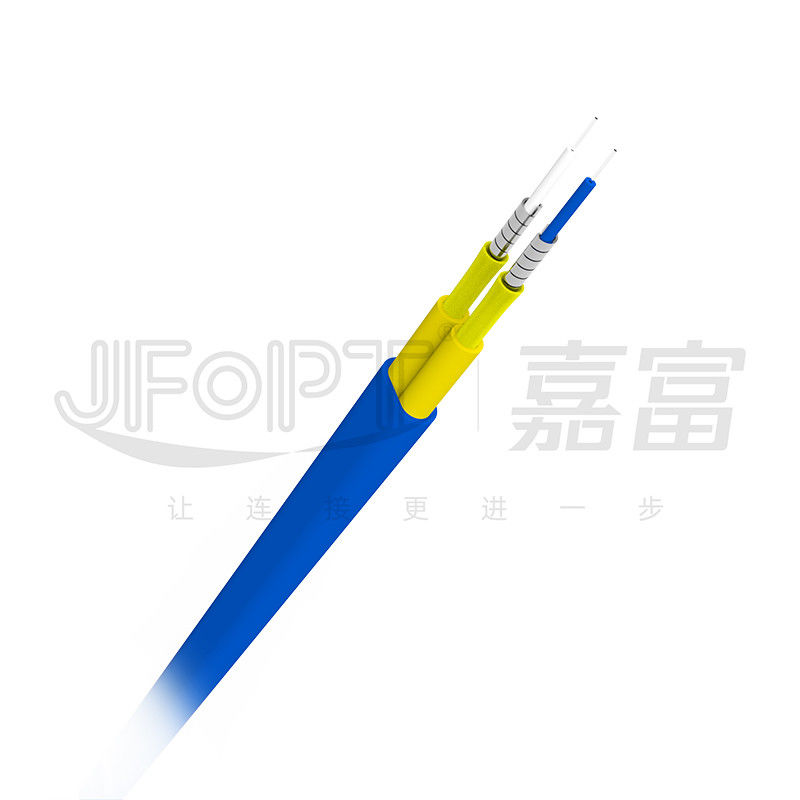

Cáp phẳng lõi kép bọc thép Cáp phụ 3.0mm được bọc thép với ống xoắn ốc / Độ bền kéo cao Tuổi thọ dài
Cáp phẳng song công (cáp bọc thép đơn 3.0) sử dụng cáp quang bọc thép đơn lõi đơn đường kính ngoài 3.0mm (sợi đệm chặt 0,9mm làm phương tiện truyền dẫn, lõi sợi quang được bọc bên ngoài bằng áo giáp bằng thép không gỉ và sợi aramid được sử dụng làm bộ phận tăng cường độ bền) làm bộ phận cáp phụ và được đùn bằng một lớp vật liệu PVC/LSZH/TPU phẳng làm vỏ bọc bên ngoài.
* Tính năng sản phẩm
|
① Hai cáp phụ 3.0mm được bọc một lớp vỏ bảo vệ để tăng khả năng chịu kéo và chống mài mòn |
②Có thể được sử dụng để truyền thông tin liên lạc giữa các cấu trúc cơ khí di động |
|
|
|
|
③Có thể lắp thêm bộ mắt kéo để kéo đường dài |
④Mỗi lõi của cáp phụ được bọc thép riêng để bảo vệ |
|
|
|
* Các ứng dụng
1.Cáp cấu trúc trong nhà
2. Hệ thống truyền thông quang
3. Trung tâm dữ liệu

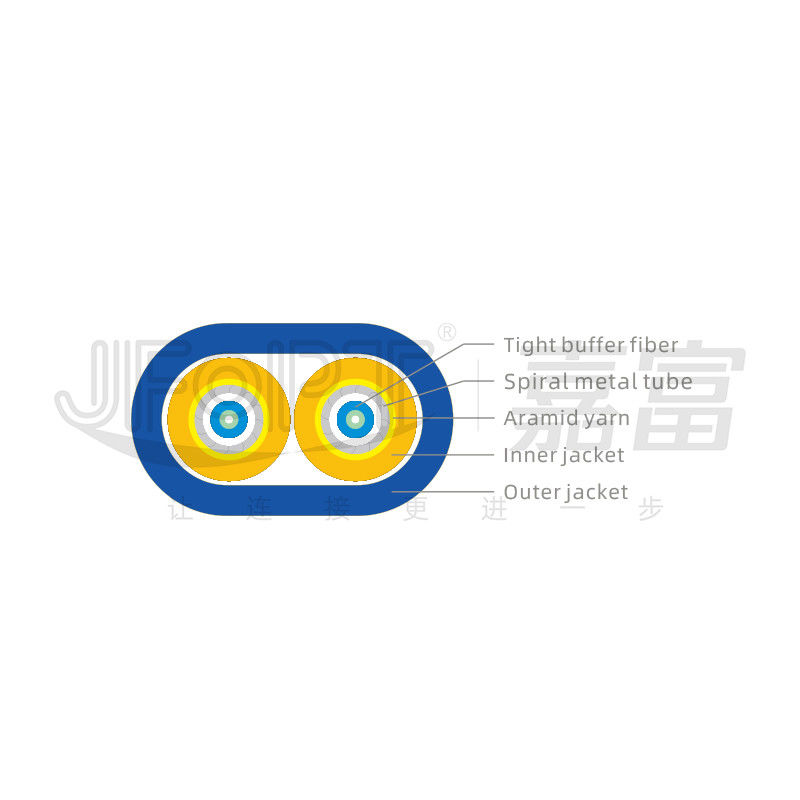

*Trình bày cấu trúc
* Thông số cáp
|
Mặt hàng |
thông số kỹ thuật |
|||||||
|
Đếm sợi |
2 |
|||||||
|
cáp phụ |
bộ đệm chặt chẽ |
Kích thước |
0,85 ± 0,05mm |
|||||
|
Vật liệu |
PVC/LSZH |
|||||||
|
Màu sắc |
Trắng/Vàng(SM) Xanh/Cam(MM) |
|||||||
|
ống bọc thép |
Kích thước |
1,65 ± 0,1mm |
||||||
|
Vật liệu |
SUS304 |
|||||||
|
thành viên sức mạnh |
Sợi Aramid |
|||||||
|
Áo khoác |
Kích thước |
3,0 ± 0,1mm |
||||||
|
Vật liệu |
PVC/LSZH |
|||||||
|
Màu sắc |
Vàng (SM) / Cam (MM) hoặc tùy chỉnh |
|||||||
|
nhận dạng cáp phụ |
1# - 2# |
|||||||
|
áo khoác ngoài |
Kích thước |
(4.0*7.0)±0.2mm |
||||||
|
Vật liệu |
PVC/LSZH/TPU |
|||||||
|
Màu sắc |
Đen hoặc tùy chỉnh |
|||||||
* Hiệu suất cơ học
|
Mặt hàng |
thông số kỹ thuật |
|||||||
|
Đếm sợi |
2 |
|||||||
|
Căng thẳng (Dài hạn)/ N |
400 |
|||||||
|
Căng thẳng (Ngắn hạn)/ N |
600 |
|||||||
|
Nghiền/N/100mm |
3000 |
|||||||
|
tối thiểuBán kính uốn cong (Động)/mm |
60D |
|||||||
|
tối thiểuBán kính uốn cong (Tĩnh)/mm |
30D |
|||||||
|
Nhiệt độ hoạt động/℃ |
-20～+70 (PVC)/-40～+80 (LSZH/TPU) |
|||||||
|
Nhiệt độ lưu trữ/℃ |
-40～+80 |
|||||||
* Thông số sợi quang
|
Chế độ đơn |
||||||||
|
Mặt hàng |
Đơn vị |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Chế độ đường kính trường |
1310nm |
μm |
9,1 ± 0,4 |
8,8 ± 0,4 |
8,8 ± 0,4 |
|||
|
1550nm |
μm |
10,4 ± 0,5 |
9,8 ± 0,5 |
9,8 ± 0,5 |
||||
|
đường kính ốp |
μm |
125±1 |
125 ± 0,7 |
125 ± 0,7 |
||||
|
Tấm ốp không tròn |
% |
≤1 |
≤0,7 |
≤0,7 |
||||
|
Lỗi đồng tâm ốp lõi |
μm |
≤0,6 |
≤0,5 |
≤0,5 |
||||
|
đường kính lớp phủ |
μm |
245±7 |
245±5 |
245±5 |
||||
|
lớp phủ không tuần hoàn |
% |
≤6,0 |
≤6,0 |
≤6,0 |
||||
|
Lỗi đồng tâm của lớp phủ-lớp phủ |
μm |
≤12,0 |
≤12,0 |
≤12,0 |
||||
|
Bước sóng cắt cáp |
bước sóng |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
suy giảm |
1310nm |
dB/km |
≤0,34 |
≤0,35 |
≤0,35 |
|||
|
1550nm |
dB/km |
≤0,2 |
≤0,21 |
≤0,21 |
||||
|
đa chế độ |
||||||||
|
Mặt hàng |
đơn vị |
62,5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Đường kính lõi |
μm |
62,5 ± 2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
||
|
đường kính ốp |
μm |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
||
|
Tính phi tuần hoàn cốt lõi |
% |
≤5,0 |
≤5,0 |
≤5,0 |
≤5,0 |
≤5,0 |
||
|
Tấm ốp không tròn |
% |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
||
|
Lỗi đồng tâm ốp lõi |
μm |
≤1,5 |
≤1,5 |
≤1,0 |
≤1,0 |
≤1,0 |
||
|
đường kính lớp phủ |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
lớp phủ không tuần hoàn |
% |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
||
|
Lỗi đồng tâm của lớp phủ-lớp phủ |
μm |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
||
|
Băng thông OFL |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
||
|
Hệ số suy giảm |
850nm |
dB/km |
≤3,0 |
≤2,5 |
≤2,3 |
≤2,3 |
≤2,3 |
|
|
1300nm |
dB/km |
≤1,0 |
≤0,7 |
≤0,6 |
≤0,6 |
≤0,6 |
||
*bao bì sản phẩm
|
|
|
|
đóng gói trên trống |
Trống niêm phong |
* sức mạnh nhà máy
|
Chuyên ngành: JFOPT có đội ngũ R&D chuyên nghiệp, công nghệ sản xuất và thiết bị để sản xuất các loại cáp chất lượng cao đáp ứng các nhu cầu về môi trường và yêu cầu khác nhau. |
|
||||
|
Khả năng sản xuất: JFOPT có 40 máy sản xuất cáp bọc thép trong nhà, đảm bảo cung cấp kịp thời các đơn đặt hàng cáp bọc thép quy mô lớn.Với dây chuyền và thiết bị sản xuất chuyên nghiệp, họ có thể sản xuất một cách hiệu quả số lượng lớn dây cáp để đáp ứng nhu cầu của khách hàng. |
|
||||
|
Kiểm soát chất lượng: JFOPT thực hiện các biện pháp kiểm soát chất lượng nghiêm ngặt.Ngoài việc kiểm tra nguyên liệu đầu vào, quy trình sản xuất còn kết hợp các hệ thống kiểm tra chất lượng tự động cho các bộ phận khác nhau như đệm kín, bọc thép xoắn ốc và lớp vỏ bọc bên ngoài.Tất cả các thiết bị kiểm tra sản xuất được bảo trì thường xuyên.Với chuyên môn kỹ thuật nhiều năm và quy trình sản xuất dây nhảy bọc thép thuần thục, họ có thể loại bỏ hầu hết mọi bất thường trong dây cáp bọc thép. |
|
||||
|
Phát triển tiêu chuẩn: JFOPT có đội ngũ R&D chuyên nghiệp và giàu kinh nghiệm có thể cung cấp các loại cáp phù hợp để đáp ứng các nhu cầu về môi trường và yêu cầu khác nhau, đảm bảo sự hài lòng của khách hàng. |
|
||||
|
Sự đổi mới, phát triển về công nghệ: JFOPT chú trọng đổi mới công nghệ và thiết kế các sản phẩm cáp bọc thép với cấu trúc, kích cỡ, số lượng lõi và màu sắc khác nhau để đáp ứng nhu cầu đa dạng của khách hàng. |
|
||||
|
Hỗ trợ dịch vụ và kỹ thuật: JFOPT cung cấp các dịch vụ trước và sau bán hàng toàn diện, bao gồm tư vấn kỹ thuật, đề xuất sản phẩm và bảo trì sau bán hàng, để đáp ứng nhu cầu của khách hàng và đảm bảo sự hài lòng của khách hàng. |
|
||||
* Hỏi đáp thường xuyên
1. Khi mua cáp quang cần quan tâm đến những yếu tố nào?
Điều quan trọng là phải xem xét kiểu dáng, màu sắc, đường kính ngoài, vật liệu, chỉ số chống cháy và hiệu suất cơ học của cáp quang.
2. Bạn có chấp nhận tùy chỉnh màu sắc và in ấn không?
Có, chúng tôi có thể tùy chỉnh màu sắc và in ấn dựa trên các mẫu bạn cung cấp.
3. Bạn có thể sản xuất những loại cáp quang nào?
Chúng tôi có thể sản xuất nhiều loại cáp quang trong nhà và ngoài trời, bao gồm dây vá, cáp mini, cáp ribbon, ADSS, GYTA, GYTS, GYXTW, v.v.
4. Số lượng đặt hàng tối thiểu cho cáp quang của bạn là bao nhiêu?
Đối với cáp quang thông thường, số lượng đặt hàng tối thiểu là 1 km.Đối với các loại cáp quang đặc biệt, vui lòng liên hệ với nhóm bán hàng của chúng tôi để biết thêm thông tin.
5. Khung thời gian giao hàng của bạn là gì?
Thông thường, thời gian giao hàng đối với cáp quang thông thường là trong vòng 3 ngày làm việc.
