Nguồn gốc:
Trung Quốc
Hàng hiệu:
JFOPT
Chứng nhận:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Số mô hình:
MPO 96C OS2 G657A1 LL
Liên hệ chúng tôi

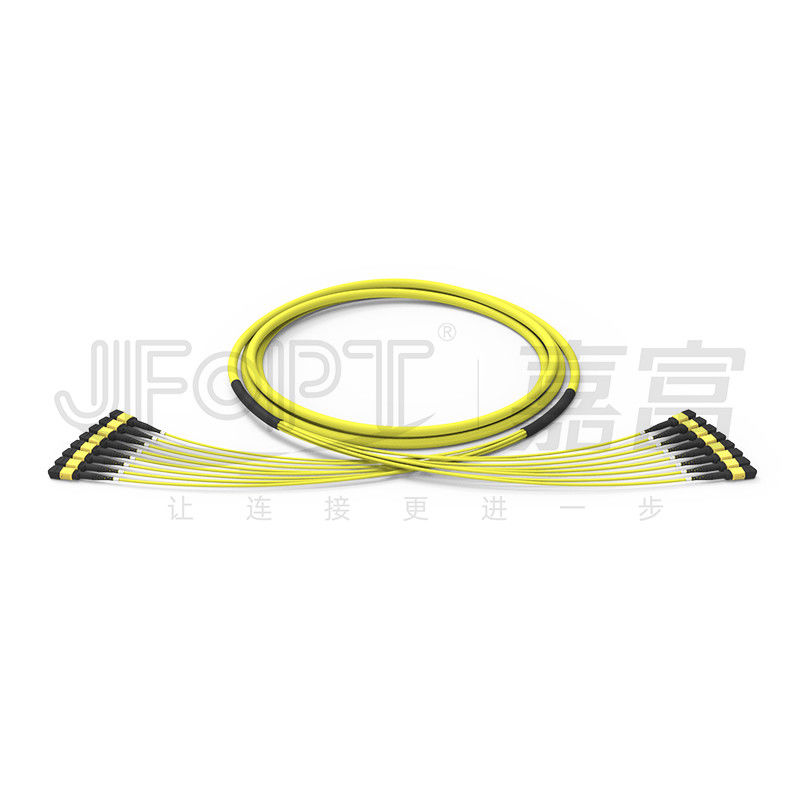

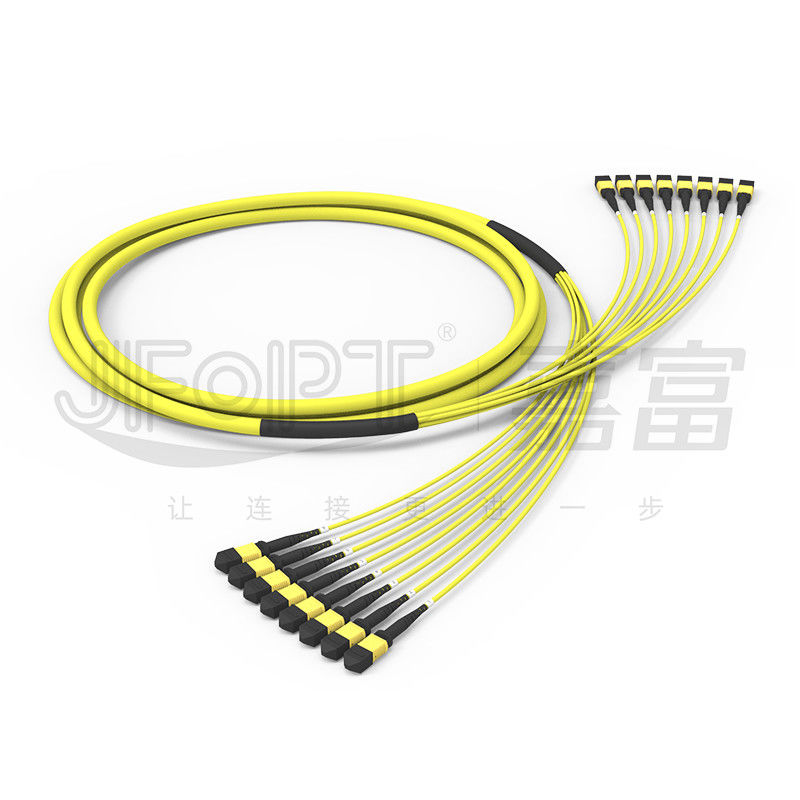

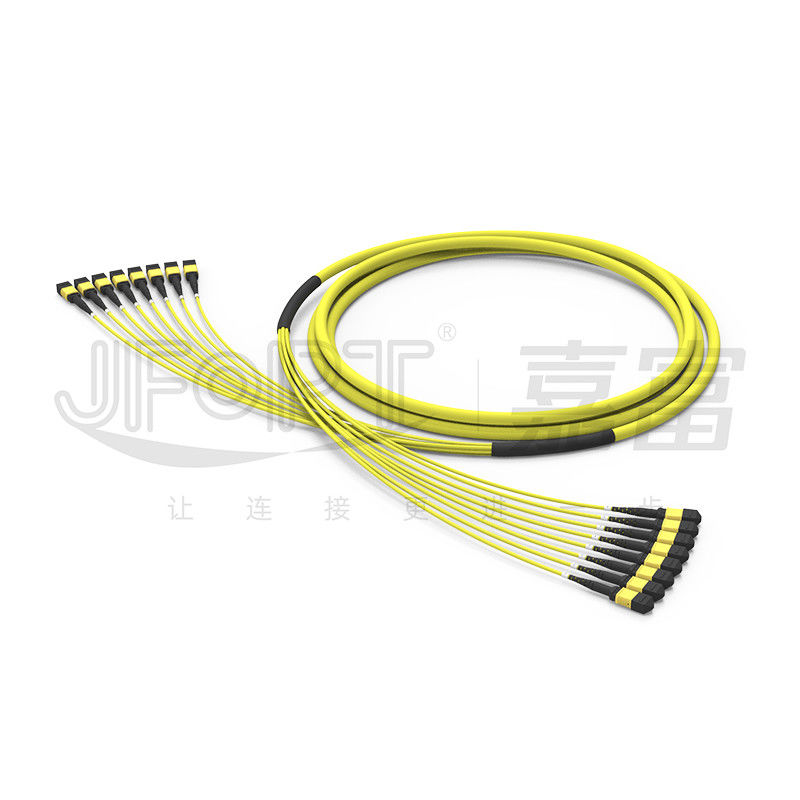

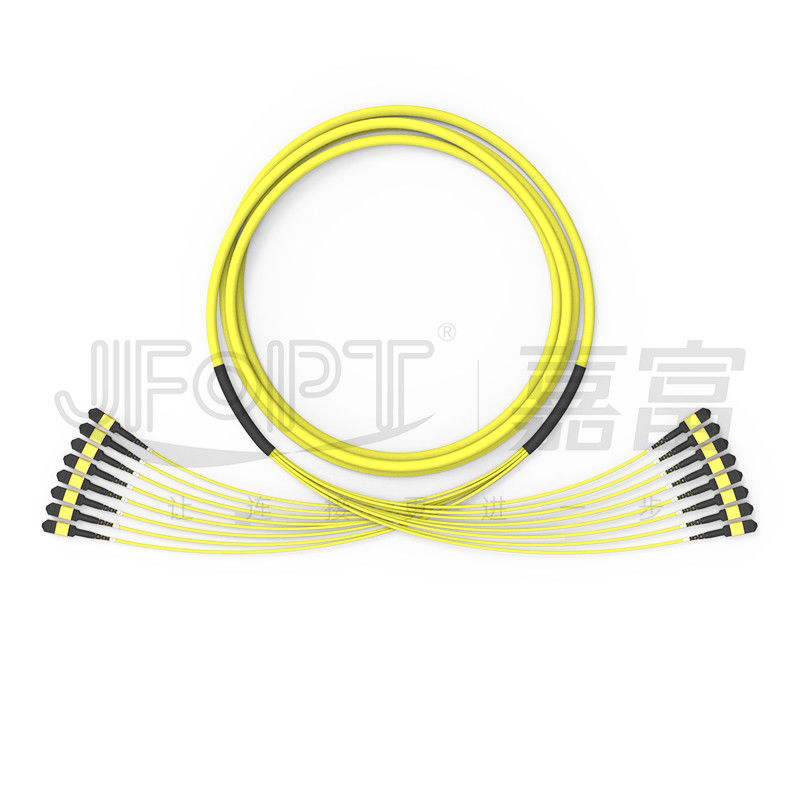

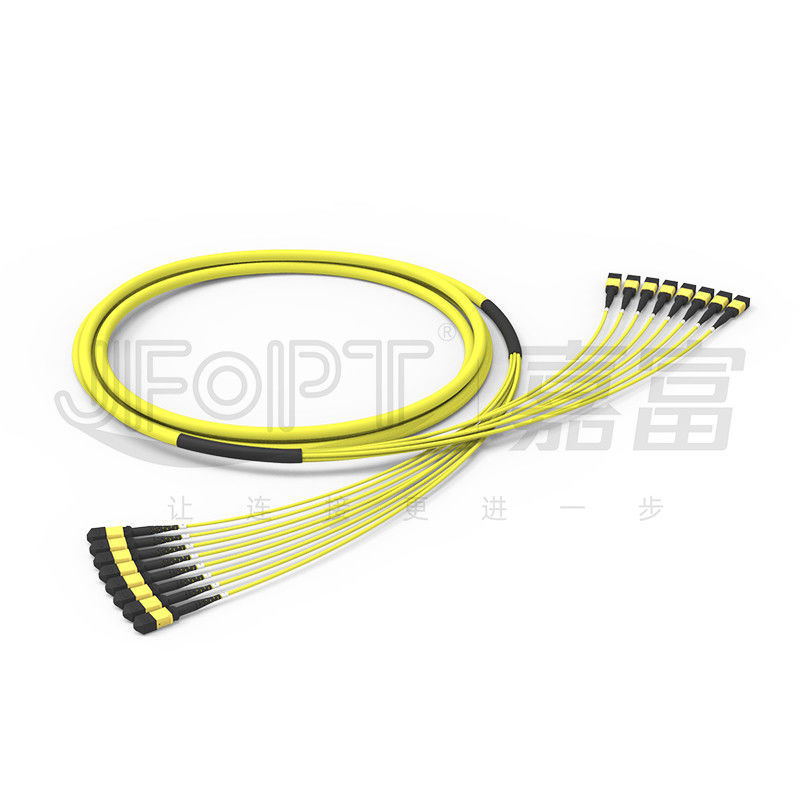

Cáp trung kế MPO 96 lõi 8 đơn vị 12 sợi trên mỗi đơn vị Chế độ đơn OS2 Suy hao thấp IL ≤ 0,25dB G657A1 Sợi không nhạy uốn
Bộ nhảy sợi MPO là một bộ nhảy tích hợp mật độ cao đa lõi.MPO 96 lõi thường được sử dụng để truyền tín hiệu đường trục trong trung tâm dữ liệu.Cáp trung kế MPO 96 lõi do JFOPT cung cấp sử dụng cáp cấu trúc tiểu đơn vị và khách hàng có thể chọn giữa 12 sợi hoặc 24 sợi trên mỗi đơn vị phụ.Cáp trung kế MPO do JFOPT sản xuất có 24 sợi trên mỗi đơn vị con và có thể được trang bị hộp mô-đun MPO 24 lõi để triển khai.Đầu nối MPO từ JFOPT có thể được tùy chỉnh với các tùy chọn nam/nữ và tiêu chuẩn/tổn thất thấp.Các đầu nối suy hao thấp được sử dụng rộng rãi trong các trung tâm dữ liệu, được kết thúc bằng sợi quang đơn mode không nhạy cảm với uốn cong G657A1.Cáp trung kế thường được trang bị đầu nối cái và có thể được kết nối với đầu nối đực trên hộp mô-đun (đầu nối cái có chốt dẫn hướng và đầu nối cái có lỗ dẫn hướng).
* Đặc trưng
|
① Kết nối mật độ cao, tiết kiệm không gian hiệu quả và giảm chi phí |
②Cài đặt nhanh chóng, thuận tiện cho việc triển khai và bảo trì |
||||
|
|
|
||||
|
③ Hệ thống cáp linh hoạt, cho phép kết nối trực tiếp hoặc phân nhánh dựa trên các tình huống khác nhau |
④Giao diện tiêu chuẩn, cho phép kết nối dễ dàng |
||||
|
|
|
||||
|
⑤100% được thử nghiệm tại nhà máy JFOPT để đảm bảo hiệu suất truyền dẫn |
- |
||||
|
|
- |
||||
* Các ứng dụng
1. Cáp mạng trung tâm dữ liệu.
Hệ thống truyền thông quang 2.40G/100G, mô-đun quang QSFP.
3. Hệ thống thông tin liên lạc cáp quang, mạng truyền hình cáp, mạng viễn thông.
4. Mạng cục bộ (LAN), mạng diện rộng (WAN), FTTx.
* Thông số kết nối MPO
|
loại trình kết nối |
Mất chèn |
mất mát trở lại |
|||
|
Đặc trưng |
tối đa |
||||
|
Đầu nối MPO |
tiêu chuẩn SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
SM tổn thất thấp |
0,1dB |
0,35dB |
|||
|
Tiêu chuẩn MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM tổn thất thấp |
0,1dB |
0,35dB |
|||
|
Nam nữ |
Nam : có Pin Nữ : không có Pin |
||||
* Thông số hình học 3D
|
Mặt hàng |
tối đa |
tối thiểu |
||
|
Bán kính cong (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Góc (°) |
X |
0,15 |
-0,15 |
|
|
Có(APC) |
8.2 |
7,8 |
||
|
Y(PC) |
0,2 |
-0,2 |
||
|
Bán kính cong của lõi quang (mm) |
- |
1 |
||
|
Chiều cao sợi (nm) |
3500 |
1000 |
||
|
Chênh lệch chiều cao của sợi liền kề (nm) |
500 |
không áp dụng |
||
|
Đồng phẳng âm tối đa (nm) |
300 |
không áp dụng |
||
* Thông số cáp
|
Mục |
Tham số |
||||||
|
Loại sợi |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Đếm sợi |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Số đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
24 nhân/đơn vị |
|
Thành viên sức mạnh trung tâm |
/ |
/ |
FRP |
||||
|
Đơn vị cáp phụ Đường kính ngoài |
3.0mm |
||||||
|
Chất liệu vỏ bọc cáp phụ |
PVC/LSZH |
||||||
|
Màu áo khoác của đơn vị cáp phụ |
Vàng / Cam / Xanh lục / Heather Violet / Tùy chỉnh |
||||||
|
Thành viên sức mạnh đơn vị cáp phụ |
sợi aramid |
||||||
|
Đường kính áo khoác ngoài |
9,5mm |
9,5mm |
11,5mm |
13,5mm |
17.0mm |
||
|
Chất liệu áo khoác ngoài |
PVC/LSZH |
||||||
|
Màu áo khoác ngoài |
Vàng / Cam / Xanh lục / Heather Violet / Tùy chỉnh |
||||||
|
Độ bền kéo (Dài hạn) |
300N |
200N |
400N |
800N |
1600N |
||
|
Độ bền kéo (Ngắn hạn) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Kháng nghiền (dài hạn) |
300N/10cm |
||||||
|
Kháng nghiền (ngắn hạn) |
1000N/10cm |
||||||
|
Bán kính uốn tối thiểu (Động) |
20D |
||||||
|
Bán kính uốn tối thiểu (Tĩnh) |
10D |
||||||
|
Nhiệt độ hoạt động |
-20~60℃ |
||||||
|
Nhiệt độ bảo quản |
-20~60℃ |
||||||
|
Xếp hạng lửa |
OFN / OFNR / OFNP |
||||||
* Lựa chọn khởi động kết nối
|
Loại khởi động MPO |
||||
|
Kiểu |
Sự chỉ rõ |
Cáp áp dụng OD |
Hình ảnh |
bản vẽ |
|
ủng tròn |
Cốp 3.0 L=33mm |
3.0/3.2 |
|
|
|
Cốp 3.0 L=17mm |
3.0/3.2 |
|
|
|
|
khởi động bằng phẳng |
Cốp 3.0 L=25mm |
3.0/3.2 |
|
|
|
tab kéo đẩy |
Phổ biến cho tất cả các khởi động |
Phổ quát |
|
|
*Tùy chọn màu kết nối
|
đầu nối MPO |
||||
|
Chế độ đơn |
Màu xanh lá |
Màu vàng |
||
|
Số màu tham chiếu PANTONE 2270C |
Số màu tham chiếu PANTONE 100C |
|||
|
|
|
|||
|
Đa chế độ |
Be |
thủy |
||
|
Số màu tham chiếu PANTONE 7534C |
Số màu tham chiếu PANTONE 2226C |
|||
|
|
|
|||
|
màu tím |
- |
|||
|
Số màu tham chiếu PANTONE 7641C |
||||
|
|
||||
* Lựa chọn phân cực
|
Dây vá 12F |
||||
|
|
||||
|
Dây vá 24F |
||||
|
|
* Bao bì sản phẩm
|
|
|
|
Túi chống tĩnh điện dày |
thùng carton dày |
* sức mạnh nhà máy
|
Chuyên ngành: JFOPT đã tập trung vào sản xuất áo nhảy MPO trong hơn 10 năm, với chuyên môn chuyên nghiệp và bộ thiết bị hoàn chỉnh của thương hiệu hàng đầu (SUMIX/JRG/OPTOTEST), cho phép sản xuất áo nhảy MPO chất lượng cao, hiệu suất cao. |
|
||||
|
Khả năng sản xuất: JFOPT có 5 dây chuyền sản xuất MPO và thiết bị để sản xuất một số lượng lớn dây nhảy MPO một cách nhanh chóng và hiệu quả để đáp ứng nhu cầu của khách hàng. |
|
||||
|
Kiểm soát chất lượng: JFOPT thực hiện kiểm soát chất lượng nghiêm ngặt trong toàn bộ nguyên liệu thô và quy trình sản xuất, với việc kiểm tra và giám sát chất lượng chuyên nghiệp ở mọi giai đoạn, bao gồm kiểm tra nhiễu 100% 3D, kiểm tra tổn thất chèn và kiểm tra mặt cuối để đảm bảo chất lượng sản phẩm. |
|
||||
|
Hỗ trợ dịch vụ và kỹ thuật: JFOPT có thể phát triển và tuân thủ nghiêm ngặt các tiêu chuẩn sản xuất dây nhảy MPO dựa trên yêu cầu của khách hàng để đảm bảo tính nhất quán và ổn định hiệu suất của sản phẩm. |
|
||||
|
Sự đổi mới, phát triển về công nghệ: JFOPT nhấn mạnh đổi mới công nghệ và có một đội ngũ R&D chuyên nghiệp chuyên phát triển các dây nhảy MPO tiên tiến hơn và hiệu suất cao hơn. |
|
||||
|
Hỗ trợ dịch vụ và kỹ thuật: JFOPT cung cấp các dịch vụ trước và sau bán hàng toàn diện, bao gồm tư vấn kỹ thuật, đề xuất sản phẩm và bảo trì sau bán hàng, để đáp ứng nhu cầu của khách hàng và đảm bảo sự hài lòng của khách hàng. |
|
||||
* Hỏi đáp thường xuyên
1. Những vấn đề gì cần được xem xét khi tùy chỉnh bộ nhảy MPO?
Chiều dài jumper / Vật liệu cáp / Loại sợi quang và số lượng lõi / Đầu nối đực hoặc cái / Tiêu chuẩn suy hao chèn / Yêu cầu về màu sắc / Nhãn và yêu cầu tùy chỉnh.
2.Làm cách nào để chúng tôi đảm bảo các thông số ổn định cho bộ nhảy MPO của chúng tôi?
Các jumper MPO của JFOPT trải qua thử nghiệm giao thoa kế 3D 100% và thử nghiệm suy hao chèn 100%, đảm bảo các thông số ổn định.
3. Thời gian giao hàng của chúng tôi là gì?
Chúng tôi có năng lực sản xuất hàng tháng hơn 30.000 đầu nối MPO, đảm bảo giao hàng nhanh chóng.
4. Chúng tôi cung cấp những sản phẩm nào khác liên quan đến MPO?
Ngoài các bộ nhảy MPO, chúng tôi cũng sản xuất các vòng lặp MPO, bộ suy giảm MPO, bộ điều hợp giữa nam và nữ MPO, bộ nhảy MT và các sản phẩm khác liên quan đến MPO.
