Nguồn gốc:
Trung Quốc
Hàng hiệu:
JFOPT
Chứng nhận:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Số mô hình:
MPO - MPO 48F OM4 LSZH Thạch thảo tím 0.5m Nhánh Pullingeye
Liên hệ chúng tôi

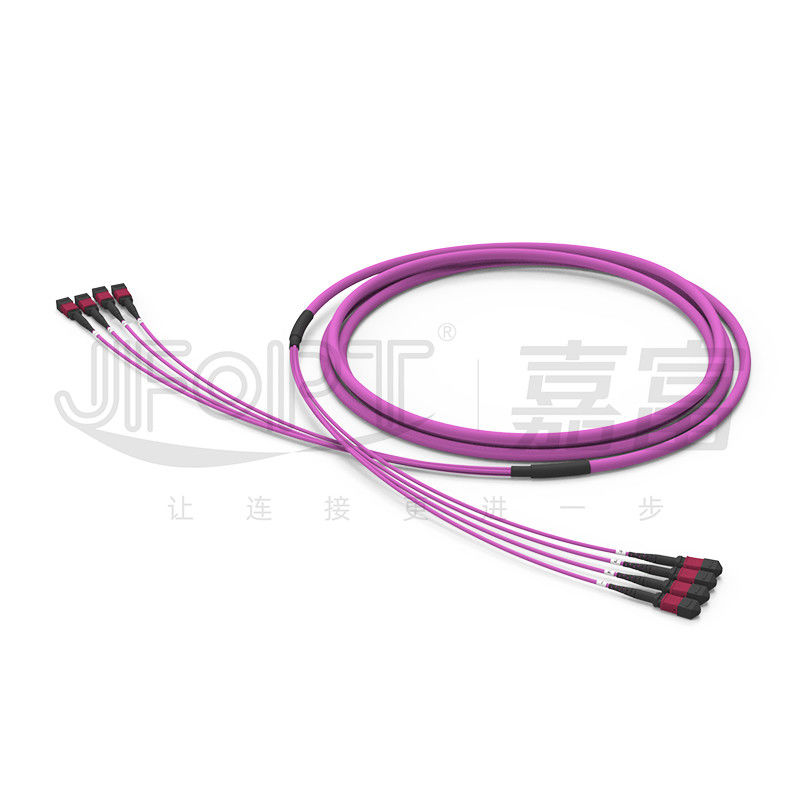

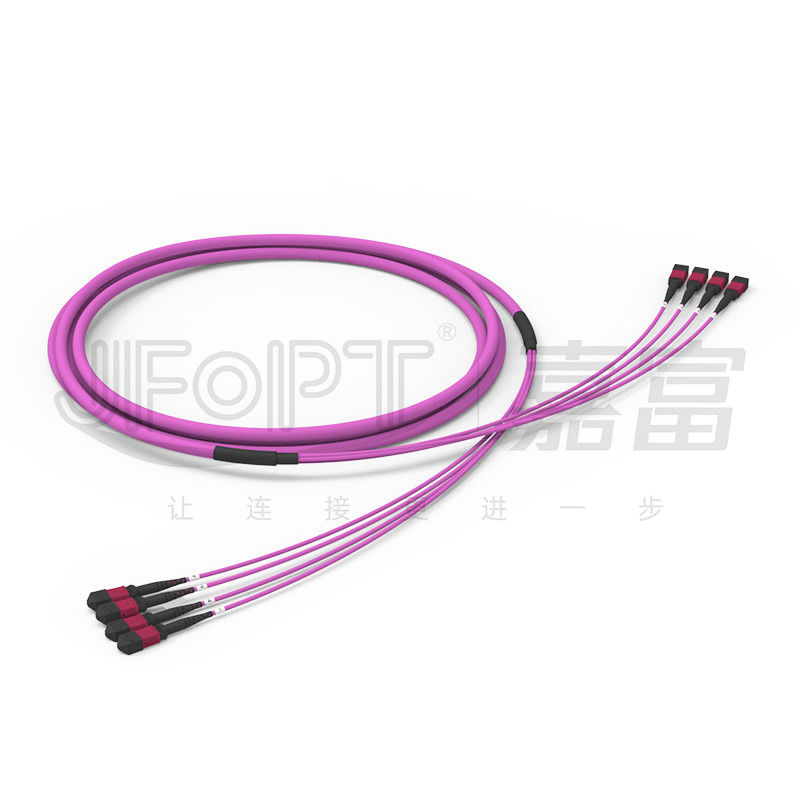

Cáp Trunk MPO 48 Cores 4 - Unit Backbone Jumper OM4 Tím Tím Nhánh 0.5m Có Mắt Kéo
Bộ nhảy sợi quang đường trục OM4 48 lõi 4 đơn vị MPO có 4 đầu nối MPO với 12 sợi ở mỗi đầu.Mỗi đầu có 4 nhánh kết thúc được bọc bằng bộ mắt kéo bằng lưới.Phần cuối của lưới của bộ mắt kéo được cố định vào dây nhảy xương sống, khi tác dụng lực kéo, lưới sẽ được siết chặt, phân bổ lực kéo lên áo khoác ngoài của dây nhảy xương sống thông qua ma sát, giảm khả năng hư hỏng cho cấu trúc nhánh.Các jumper đường trục JFOPT OM4 có nhiều màu sắc khác nhau và cũng có thể được tùy chỉnh để phù hợp với màu của đầu nối, đảm bảo hình thức thống nhất và đẹp mắt về mặt thẩm mỹ.
* Đặc trưng
|
① Sử dụng lõi sợi quang OM4 không nhạy uốn chất lượng cao |
②Thích hợp cho các kết nối trong nhà trong các ứng dụng 40/100G |
||||
|
|
|
||||
|
③ Kết hợp bộ mắt kéo |
④ Không có cấu trúc nhánh, giúp truyền lực ổn định hơn |
||||
|
|
|
||||
* Các ứng dụng
1. Hệ thống dây điện phòng trung tâm dữ liệu.
Hệ thống truyền thông quang 2.40G/100G, mô-đun quang QSFP.
3. Hệ thống thông tin liên lạc cáp quang, mạng truyền hình cáp, mạng viễn thông.
4. Mạng cục bộ (LAN), mạng diện rộng (WAN), FTTx.
* Thông số kết nối MPO
|
loại trình kết nối |
Mất chèn |
mất mát trở lại |
|||
|
Đặc trưng |
tối đa |
||||
|
Đầu nối MPO |
tiêu chuẩn SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
SM tổn thất thấp |
0,1dB |
0,35dB |
|||
|
Tiêu chuẩn MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM tổn thất thấp |
0,1dB |
0,35dB |
|||
|
Nam nữ |
Nam: có Pin, Nữ: không có Pin |
||||
* Thông số hình học 3D
|
Mặt hàng |
tối đa |
tối thiểu |
||
|
Bán kính cong (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Góc (°) |
X |
0,15 |
-0,15 |
|
|
Có(APC) |
8.2 |
7,8 |
||
|
Y(PC) |
0,2 |
-0,2 |
||
|
Bán kính cong của lõi quang (mm) |
- |
1 |
||
|
Chiều cao sợi (nm) |
3500 |
1000 |
||
|
Chênh lệch chiều cao của sợi liền kề (nm) |
500 |
không áp dụng |
||
|
Đồng phẳng âm tối đa (nm) |
300 |
không áp dụng |
||
*Thông số cáp
|
Mục |
Tham số |
||||||
|
Loại sợi |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Đếm sợi |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Số đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
12 nhân/đơn vị |
24 nhân/đơn vị |
|
Thành viên sức mạnh trung tâm |
/ |
/ |
FRP |
||||
|
Đơn vị cáp phụ Đường kính ngoài |
3.0mm |
||||||
|
Chất liệu vỏ bọc cáp phụ |
PVC / LSZH |
||||||
|
Màu áo khoác của đơn vị cáp phụ |
Vàng / Cam / Xanh lục / Heather Violet / Tùy chỉnh |
||||||
|
Thành viên sức mạnh đơn vị cáp phụ |
sợi aramid |
||||||
|
Đường kính áo khoác ngoài |
9,5mm |
9,5mm |
11,5mm |
13,5mm |
17.0mm |
||
|
Chất liệu áo khoác ngoài |
PVC / LSZH |
||||||
|
Màu áo khoác ngoài |
Vàng / Cam / Xanh lục / Heather Violet / Tùy chỉnh |
||||||
|
Độ bền kéo (Dài hạn) |
300N |
200N |
400N |
800N |
1600N |
||
|
Độ bền kéo (Ngắn hạn) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Kháng nghiền (dài hạn) |
300N/10cm |
||||||
|
Kháng nghiền (ngắn hạn) |
1000N/10cm |
||||||
|
Bán kính uốn tối thiểu (Động) |
20D |
||||||
|
Bán kính uốn tối thiểu (Tĩnh) |
10D |
||||||
|
Nhiệt độ hoạt động |
-20~60℃ |
||||||
|
Nhiệt độ bảo quản |
-20~60℃ |
||||||
|
Xếp hạng lửa |
OFN / OFNR / OFNP |
||||||
*Tùy chọn màu kết nối
|
đầu nối MPO |
||||
|
SM |
Màu xanh lá |
Màu vàng |
||
|
Số màu tham chiếu PANTONE 2270C |
Số màu tham chiếu PANTONE 100C |
|||
|
|
|
|||
|
MM |
Be |
thủy |
||
|
Số màu tham chiếu PANTONE 7534C |
Số màu tham chiếu PANTONE 2226C |
|||
|
|
|
|||
|
màu tím |
- |
|||
|
Số màu tham chiếu PANTONE 7641C |
||||
|
|
||||
* Tùy chọn khởi động
|
khởi động MPO |
||||
|
Kiểu |
Sự chỉ rõ |
áp dụng cáp |
Hình ảnh |
bản vẽ |
|
ủng tròn |
Chiều dài cốp 3.0 33mm |
3.0/3.2 |
|
|
|
Cốp 3.0 dài 17mm |
3.0/3.2 |
|
|
|
|
bốt vuông |
Cốp 3.0 dài 25mm |
3.0/3.2 |
|
|
|
kéo tab |
Phổ biến cho tất cả các khởi động |
Phổ quát |
|
|
* Lựa chọn phân cực
|
Dây vá 12F |
||||
|
|
* Bao bì sản phẩm
|
|
|
|
Túi chống tĩnh điện dày |
thùng carton dày |
* sức mạnh nhà máy
|
Chuyên nghiệp: JFOPT đã tập trung vào sản xuất áo nhảy MPO trong hơn 10 năm.Với công nghệ chuyên nghiệp và đầy đủ các thiết bị thương hiệu hạng nhất (SUMIX/JRG/OPTOTEST), nó có thể tạo ra các jumper MPO chất lượng cao, hiệu suất cao. |
|
||||
|
Khả năng sản xuất: JFOPT có 5 dây chuyền sản xuất MPO, cho phép sản xuất một lượng lớn cáp trung kế MPO nhanh chóng và hiệu quả để đáp ứng nhu cầu của khách hàng. |
|
||||
|
Kiểm soát chất lượng: JFOPT thực hiện các biện pháp kiểm soát chất lượng nghiêm ngặt ở mọi giai đoạn, từ nguyên liệu thô đến quy trình sản xuất, với sự kiểm tra và giám sát chất lượng chuyên nghiệp.Chúng tôi tiến hành kiểm tra giao thoa kế 100% 3D/kiểm tra suy hao phản hồi/kiểm tra mặt cuối để đảm bảo chất lượng sản phẩm. |
|
||||
|
Thiết lập các tiêu chuẩn: JFOPT có thể xây dựng và thực hiện nghiêm túc các tiêu chuẩn sản xuất jumper MPO theo nhu cầu của người dùng để đảm bảo tính nhất quán và ổn định hiệu suất của sản phẩm. |
|
||||
|
Sự đổi mới, phát triển về công nghệ: JFOPT tập trung vào đổi mới công nghệ và có đội ngũ R&D chuyên nghiệp để liên tục phát triển các bộ nhảy MPO với các chức năng tiên tiến hơn và hiệu suất cao hơn. |
|
||||
|
Hỗ trợ dịch vụ và kỹ thuật: JFOPT cung cấp các dịch vụ trước và sau bán hàng toàn diện, bao gồm tư vấn kỹ thuật, giới thiệu sản phẩm, bảo trì sau bán hàng, v.v., để đáp ứng nhu cầu của khách hàng và đảm bảo sự hài lòng của khách hàng. |
|
||||
* Hỏi đáp thường xuyên
1. Cần chú ý những vấn đề gì khi tùy chỉnh dây nhảy MPO?
Chiều dài dây nhảy MPO/vật liệu cáp/loại sợi và số lõi/đầu nối đực/cái/tiêu chuẩn/màu sắc/nhãn mất chèn và các yêu cầu tùy chỉnh khác.
2.Làm thế nào để jumper MPO của chúng tôi đảm bảo các thông số ổn định?
Bộ nhảy MPO của JFOPT đã vượt qua 100% bài kiểm tra nhiễu 3D và 100% vượt qua bài kiểm tra suy hao phản hồi chèn để đảm bảo các thông số ổn định.
3. Thời gian giao hàng của chúng tôi?
Chúng tôi có thể sản xuất hơn 30000 đầu nối MPO mỗi tháng, điều này hoàn toàn có thể đảm bảo cho lô hàng nhanh chóng của bạn.
4. Chúng tôi làm những sản phẩm phái sinh MPO nào khác?
Chúng tôi cũng có thể sản xuất các sản phẩm liên quan đến MPO như bộ ngắt mạch MPO/bộ suy giảm MPO/đầu nối chuyển tiếp từ nam sang nữ MPO/dây nhảy MT.
